Herkunftsort: | Shenzhen |
Markenname: | Chuangyin |
Zertifizierung: | Kema,CE,SGS,TUV |
Modellnummer: | JSZV19-24RPC |
Min Bestellmenge: | 1SET |
---|---|
Preis: | negotiable |
Verpackung Informationen: | Kartonverpackung für man stellt, ein Satz einschließlich drei Stück mit Komponenten ein |
Lieferzeit: | innerhalb von 7 Tagen |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 36,000,00pcs pro Jahr |
Bau: | Isolierungs-Struktur | Höchste Spannung für Ausrüstung: | 24kV |
---|---|---|---|
Bewertete Primärspannung: | 22KV | Bewertetes Isolierungs-Niveau: | 24/50/125KV |
Art: | Dreiphasig | Standard: | Iec |
Zusammenarbeit: | Soem | Größe: | Kompakte Größe |
Markieren: | Mittelspannungstransformator,einphasigspannungstransformator |

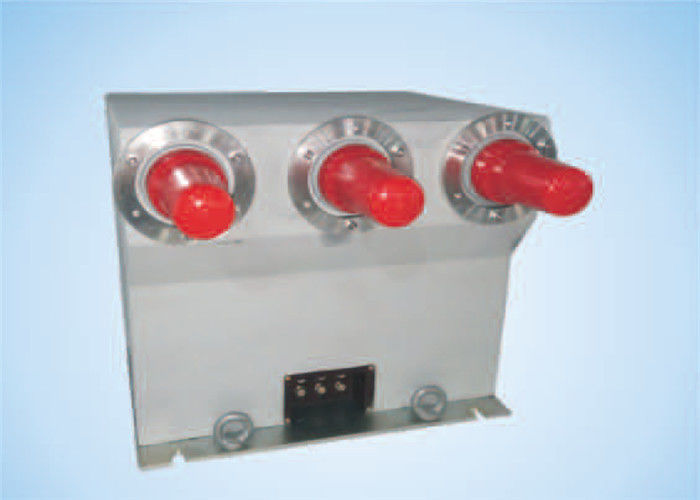

Transformator Pint-Art Iec der Mittelspannungs-24kV, die Dreiphasenhochspannungshohe qualität bis zur kompakten Größe 110KV mit Büschen bepflanzt
Einleitung 1.Product:
Spannungstransformator mit gekapselter Formisolierungsstruktur, die Primär- und Sekundärwicklungen und Ringkern ganz eingekapselt im Epoxidcastingkörper, unter Verwendung des Ellbogen-artigen Steckers, um das äußere zu erhöhen
Isolierungskriechstrecke und Widerstandverschmutzungs- und -feuchtigkeitsleistung. Sie ist für messende Spannung, elektrische Energie und das schützende Neu legen in Dreiphasen-Wechselstrom-Stromkreis mit verwendetes Innen
die Frequenz 50Hz oder 60Hz und höchste Spannung für Ausrüstung 24kV.
Technischer hauptsächlichparameter
1. Installationsstandort: Innen
2. bewertete Frequenz: 50I60Hz
3. Nutzleistungsfaktor: coscD=0.8 (Verzögerung)
4. Abkommen des technischen Standards mit: Iec 60044-2
Iec 61869-1 &3
Andere technische Parameter pls sehen wie zu folgen:
Einzelteil | Spezifikation | Einheit | Daten |
1 | Um | KV | 24 |
2 | Bewertetes Isolierungs-Niveau | KV | 24/50/125 |
3 | Bewertete Primärspannung | V | 22000 |
4 | Bewertete Sekundärspannung | V | 110 oder 220 |
Art |
Bewertetes Primär Spannung (KV) |
Bewertete Sekundärspannung (KV) | Genauigkeit klassifiziert Kombination |
Nennleistung (VA) |
Thermal, das Strom begrenzt (VA) |
Bewertetes Isolierungsniveau (KV) |
JSZV19-24RPC |
22 |
0,11 | 0,2 | 20 | 500 |
24/50/125 |
0,5 | 50 | |||||
1 | 80 | |||||
0.1/√3/0.1/√3 | 0.2/0.2 | 10/10 | 500/500 | |||
0.2/0.5 | 10/25 | |||||
0.1/√3/0.22 | 0.2/6P (3P) | 20/800 | 300/1000 | |||
0.5/6P (3P) | 50/800 |
Erwähnen: Auf Anfrage sind wir froh, Transformatoren entsprechend anderen Standards oder mit nichtstandardisierten technischen Spezifikt. anzubieten.
Entwurfszeichnung
