| Herkunftsort: | Shenzhen |
| Markenname: | Chuangyin |
| Zertifizierung: | Kema,CE,SGS,TUV |
| Modellnummer: | JDZX16-12R |
| Min Bestellmenge: | 1SET |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Kartonverpackung für man stellt, ein Satz einschließlich drei Stück mit Komponenten ein |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 36,000,00pcs pro Jahr |
| Bewertetes Isolierungsniveau: | 12 KV | Ustage: | Schaltschrank |
|---|---|---|---|
| Typ: | JDZX 8-12R | Bewertete Primärspannung: | 11/√3 |
| Material: | Epoxidharz | Frequenz: | 50/60HZ |
| Markieren: | Mittelspannungstransformator,Mittelspannungstransformator |
||

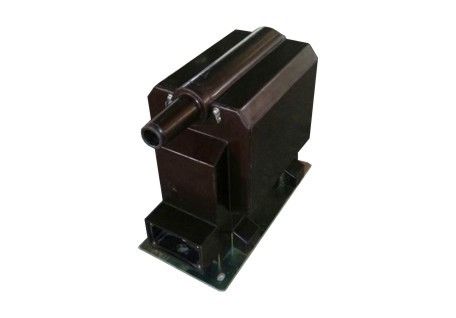

JDZX16-12R 12kV einphasiger Transformator Millivolt-Spannungs-Transformator-InnenTransformator
Einleitung 1.Product:
Epoxidharzcasting und voller beiliegender Bau, ist der verwendete Innenschaltschrank, zum der Spannung, der elektrischen Energie und des schützenden Neu legens in einphasiges zu messen oder Dreiphasen-DES Wechselstrom-Stromkreises mit der Frequenz 50Hz oder 60Hz und der höchsten Spannung für Ausrüstung 12 KV.
Der Eisenkern nimmt modernes kaltgewalztes Stahlblech des Silikons an. Gehende Hochspannungsleitung der Primärwicklung wurde heraus von der Spitze des Produktes geholt; gehende Leitung der Sekundärwicklung wurde heraus geholt
von der Querseite des Produktes.
Der Primärkegel stimmt mit Abbildung 7. IEEE 386-2006 überein.
Verwendungs-Ausdrücke
J: Spannungstransformator
D: Einphasig
Z: Castingisolierung
X: Restspannungswicklung
18: Entwurf nein.
12: Nennspannung
R: Mit Sicherung für Schutz
1. Bewertete Primärspannung: 20/√3or 15/√3 etc.
2. Technischer Standard stimmt mit Iec-60044-2:2003 Part2 Instrument transformers-Part2 überein: induktive Spannungstransformatoren
| Art |
Bewertetes Primär Spannung (KV) |
Bewertete Sekundärspannung (KV) | Genauigkeit klassifiziert Kombination |
Nennleistung (VA) |
Thermal, das Strom begrenzt (VA) |
Bewertetes Isolierungsniveau (KV) |
| JDZX18-12R |
15/√3 20/√3 22/√3 |
0.1/√3 0.11/√3 |
0,2 | 30 | 300 |
17.5/38/95 24/50/125 |
| 0,5 | 50 | |||||
| 1 | 80 | |||||
|
0.1/√3/0.1/3 0.11/√3/0.11/3 |
0.2/6P (3P) | 15/50 | 300 | |||
| 0.5/6P (3P) | 30/50 | |||||
| 0.5/0.5/6P (3P) | 50/50/150 |
Erwähnen: Auf Anfrage sind wir froh, Transformatoren entsprechend anderen Standards oder mit nichtstandardisierten technischen Spezifikt. anzubieten.
